Очистка ливневых стоков (ливневая канализация) Labko

Ливневая канализация – это комплекс технических сооружений, выполняющих сбор, отведение и очистку дождевых вод.

Ливневая канализация является крайне важным сооружением, предотвращающим затопление территорий во время паводка и интенсивных дождей. Она позволяет защитить как локальные территории (дороги, стоянки, летные поля аэропортов), так и города в целом.

Регулирующие колодцы Labko ® FRW и Labko FRW Basic

Функция регулирующего колодца – контроль расхода дождевой воды, поступающей на очистку. Для точного и плавного регулирования колодец оснащается механическим распределителем поплавкового типа. В случае поступления объема воды, большего, чем должно поступать на очистку, вместе с уровнем воды поднимается поплавок и распределитель потока уменьшает диаметр трубы, которая подает воду на очистные сооружения. Распределитель потока обеспечивает стабильность расхода воды, поступающей на очистные сооружения. Стабильное поступление номинального расхода воды на очистку предотвращает вымывание взвешенных веществ и частиц нефтепродуктов из очистных сооружений.

Пескоотделители EuroHEK Certaro

EuroHEK® Certaro – это высокоэффективное оборудование для очистки стока от взвешенных веществ. Особенностью его конструкции является наличие спиралевидной вставки, вызывающей вихревое движение поступающего потока. Таким образом увеличивается время прохождения взвешенных веществ через камеру пескоотделителя, и повышается эффективность отделения взвешенных веществ крупного и мелкого размера.

Пескоотделители EuroHEK® и EuroHEK Omega ®

Пескоотделители EuroHEK и EuroHEK Omega являются частью комплекса ливневой канализации Labko. Их назначение - удалять мелкие камни, песок и различные примеси, что позволяет значительно понизить концентрацию взвешенных веществ.

Пескоотделители EuroHEK, в зависимости от объема и производительности, имеют разную форму и изготавливаются из разных материалов.

Нефтемаслоотделители EuroPEK® Roo

Нефтемаслоотделители предназначены для удаления из стоков частиц нефтепродуктов. Оборудование применяется на различных промышленных объектах, автомойках, а прежде всего, для очистки дождевой воды, а так же на автомойках и промстоках.

При использовании системы очистки, состоящей из пескоотделителя EuroHEK и нефтемаслоотделителя EuroPEK Roo содержание нефтепродуктов в воде после очистки не превышает 0,3 мг/л. В случае необходимости доочистки стока в состав системы дополнительно может быть включен блок доочистки EuroPEK CFR, снижающий концентрацию нефтепродуктов до 0,05 мг/л.

Блок доочистки Europek CFR

В случае использования блока доочистки происходит удаление нефтепродуктов и взвешенных частиц из стока до уровня, позволяющего осуществлять слив воды в водоемы рыбохозяйственного назначения и на рельеф. Блок доочистки EuroPEK CFR содержит загрузку из активированного угля и антрацита, которая задерживает остатки самых мелких частиц взвешенных веществ и нефтепродуктов, неотделившихся в пескоотделителе и нефтемаслоотделителе. Благодаря использованию блока доочистки EuroPEK CFR содержание нефтепродуктов в воде после очистки не превышает 0,05 мг/л.

Колодцы для отбора проб с запорным вентилем EuroNOK® FRW и EuroNOK®

Последним модулем в системе очистных сооружений является колодец для отбора проб EuroNOK или EuroNOK FRW. Колодцы для отбора проб снабжены запорной арматурой, которая позволяет перекрыть обратное движение воды в случае подпора со стороны принимающей сети, возникновения аварийной ситуации и в период проведения работ по обслуживанию системы. Колодцы EuroNOK используются там, где нет байпасной линии. В системе Labko Bypass с регулирующим колодцем FRW и обводной линией используется колодец EuroNOK FRW.

Комплексная система очистки EuroPEK® Roo Kombi CFR

Зачастую в городских стесненных условиях нет возможности разместить очистные сооружения в стандартной комплектации - пескоотделитель EuroHEK, нефтемаслоотделитель EuroPEK Roo и фильтр доочистки EuroPEK CFR. Для этих случаев предлагается использовать комплексную комбинированную систему очистки EuroPEK Roo Kombi CFR, которая имеет малые габаритные размеры. Вследствие небольших объемов, выгруз осадка приходится осуществлять чаще, чем в системах стандартной комплектации.

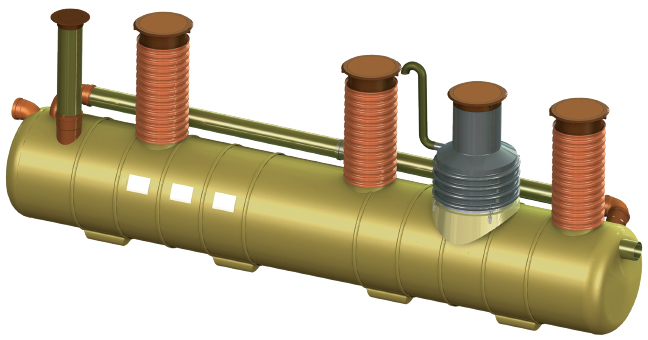

Нефтемаслоотделитель EuroPEK® Roo Superkombi

EuroPek Roo® Superkombi это комбинированная в едином корпусе система очистки, которая состоит из регулирующего колодца FRW Basic, пескоилоотделителя EuroHEK, нефтемаслоотделителя EuroPEK Roo, колодца для отбора проб EuroNOK Basic и имеет обводную линию Bypass. EuroPek Roo® Superkombi это компактная система очистки, разработанная для стесненных городских условий.

Назначение ливневой канализации

Отсутствие эффективной ливневой канализации и очистных сооружений, особенно в районах разлива рек и в районах с регулярными продолжительными ливнями, приводит к масштабным экономическим потерям, а также несет прямую угрозу безопасности людей. Об этом свидетельствуют неоднократные затопления территорий в России, Европе и в других странах.

Ливневой канализацией могут служить как простые сооружения, например, канавы вдоль автомагистралей, предназначенные для отвода излишков воды, так и сложные инженерные системы.

Основными частями ливневой канализации являются:

  • система сбора воды
  • система отвода
  • комплекс очистного оборудования

В состав комплекса очистного оборудования Labko входят следующие модули:

  • регулирующий колодец
  • пескоотделитель
  • нефтемаслоотделитель
  • угольный фильтр доочистки
  • колодец для отбора проб

Как работает комплекс очистного оборудования Labko

В пескоотделителе EuroHEK на дно оседают мелкие камни, песок и взвешенные частицы. Очищенная вода вытесняется вновь поступающим объемом воды и проходит через нефтемаслоотделитель EuroPEK Roo. В коалесцентном модуле EuroPEK Roo частицы нефтепродуктов оседают на поверхности мелкоячеистого блока из олеофильной пластмассы. Расположены грани блока так, чтобы обеспечить максимальное соприкосновение со всем объемом воды. По мере скапливания частиц нефтепродуктов образуются сгустки, которые всплывают наверх.

После нефтемаслоотделителя сток попадает в блок доочистки EuroPEK CRF. Блок доочистки EuroPEK CRF имеет загрузку из активированного угля, улавливающую самые мелкие частицы нефтепродуктов и взвешенных веществ. Затем вода попадает в колодец для отбора проб EuroNOK, запорная арматура которого перекрывает поток для проведения необходимых работ.

Преимущества нашей продукции

Комплексы очистного оборудования Labko являются высокоэффективными системами сбора и очистки ливневых стоков.

Разнообразие оборудования и конструктивных сочетаний позволяет использовать их на промышленных площадках, парковках, АЗС, станций техобслуживания и т. д.

Наша продукция обладает рядом неоспоримых преимуществ, позволяющих эффективно справляться с любым объемом сточных вод:

  • модульная конструкция позволяет легко заменять и устанавливать отдельные компоненты для расширения возможностей системы или при реконструкции;
  • размещение оборудования под землей исключает необходимость сооружения дополнительных зданий и их обслуживание, а также экономит большую полезную площадь;
  • конструкция системы очистки не включает в себя движущихся элементов и не требует электропитания;
  • эксплуатация ливневой канализации не требует затрат, а установка отличается простотой, очистные модули нефтемаслоотделителей очищаются без замены каких-либо элементов;
  • использование стойкого к влиянию коррозии и химических веществ стекловолокна в производстве корпусов оборудования обеспечивает их долговечность;
  • наличие специальной сигнализации в нефтемаслоотделителях позволяет не допустить превышения предельного уровня продуктов очистки.

Наша компания поможет в подборе оборудования, которое позволит эффективно производить сбор и очистку стока. Продукция LABKO является признанным лидером в сфере очистных систем ливневых и промышленных сточных вод.
